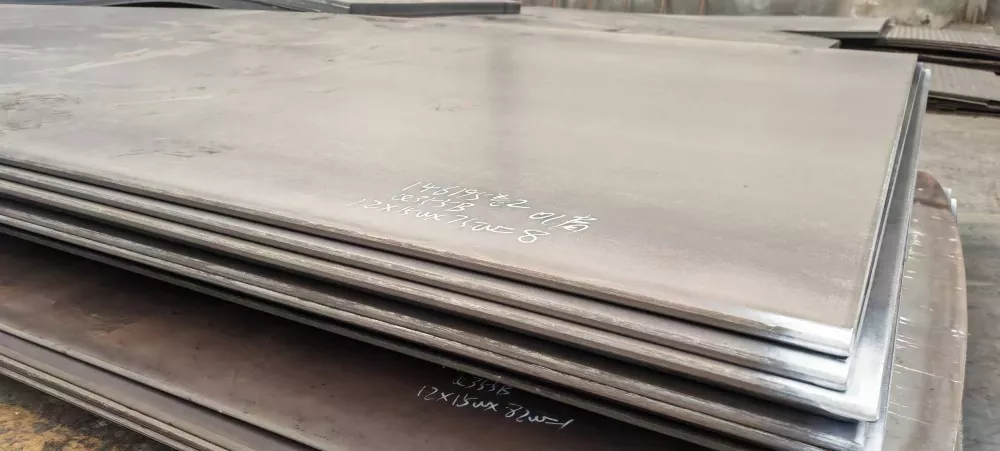

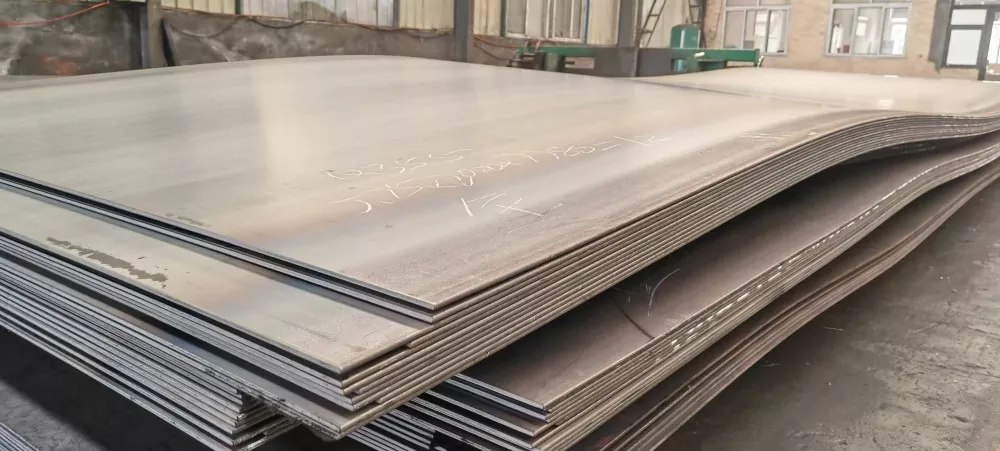

Karšto valcavimo plokštė tiltų inžinerijai

Sanhe plieno karšto valcavimo plokštė tiltų inžinerijai

Sanhe Steel yra karšto valcavimo plokštė, skirta tiltų inžinerijos gamintojui ir tiekėjui Kinijoje. Plokštė nurodoma brėžinyje, o smūgio temperatūra, Z krypties reikalavimas ir lygumas nurodyta citatoje, o ne prielaida. Galimos detalės pjaustomos pagal dydį ir briaunų paruošimas, todėl gamintojas pradeda nuo komponentų, o pūtimas su gruntavimu paruošia paviršių dengimo sistemai. Smūgio vertės, anglies ekvivalento ir lygumo matavimai yra įrašyti į malūno bandymo sertifikatą su EN 10204 3.1 arba 3.2 ir trečiosios šalies patikra. Eksporto siuntos dokumentuojamos priėmimo projekte. MOQ, pristatymo laikas ir kainoraštis atitinka specifikacijas: sandėlyje pristatoma per 7-15 dienų, supjaustyta arba specialiai valcuota tilto plokštė per 15-35 dienas.

Kas yra ši medžiaga ir kaip ji nurodyta

Tilto plokštė yra konstrukcinė plokštė, skirta konstrukcijai, kuri apkraunama milijonus kartų, o ne vieną kartą. Valdančiosios savybės skiriasi nuo pastato karkaso: atsparumas nuovargiui esant kartotinei transporto apkrovai, atsparumas smūgiams esant žemiausiai eksploatavimo temperatūrai vietoje ir matmenų tikslumas, nes sijos yra pagamintos taip, kad tilto guolis nesugertų.

Štai kodėl tilto plienas perkamas pagal įvardytą standartą, o ne pagal bendrą konstrukcijos klasę. Kinijoje standartas yra GB/T 714, su tokiomis klasėmis kaip Q345qD ir Q370qE, kuriose raidė q žymi tilto plieną, o užpakalinė raidė žymi smūgio bandymo temperatūrą. Eksporto projektuose tas pats reikalavimas parašytas kaip S355J2 pagal EN 10025-2, ASTM A709 Gr.50 arba plieno rūšis, nurodyta nacionalinės kelių tarnybos specifikacijoje. Karšto valcavimo plokštė tilto inžinerijai yra nurodyta standartiškai, nes priėmimo testas įrašytas sutartyje.

Skirtumas tarp tilto plokštės ir tokio paties tempimo stiprumo plokštės iš bendro atsargų sąrašo yra dokumentacija ir bandymai, o ne prekyba. Projekte bus prašoma pateikti smūginio bandymo rezultatą, anglies ekvivalento vertę, storio toleranciją ir plokštumo matavimą, o siunta, kuri atkeliauja be jų, bus atmesta.

Palyginti pažymiai ir standartai

Kodėl šis laipsnis nurodytas kitaip

· Tietumas projektinėje temperatūroje: karštai valcuota tilto inžinerijos plokštė turi sugerti energiją Charpy bandymo metu esant žemiausiai temperatūrai, kurią konstrukcija matys eksploatuojant.

· Per storį, esant storoms jungtims: diafragmos ir guolių jungtys yra suvaržytos trimis kryptimis, todėl reikia naudoti Z krypties plieną.

· Plokštumo ir storio tolerancija: sijos gamyba, kampo ir guolių lygiai priklauso nuo plokštės plokščios ir storio.

· Suvirinamumas esant nurodytam šilumos įėjimui: tilto suvirinimo procedūros yra kvalifikuotos, o plokštė turi atitikti kvalifikuotą procesą.

· Atsekamumas: kiekviena plokštelė turi šilumos numerį, susiejantį ją su bandymo sertifikatu ir padėtimi konstrukcijoje.

Specifikacijos

Programos

Plokštės sijos ir dėžės: juostos ir flanšinės plokštės, įskaitant storą flanšo plokštę neigiamo momento srityse. Kryžminiai rėmai, diafragmos ir sutvirtinimas, kai ribojamas storis. Tilto pakloto plokštė, skirta ortotropinėms ir sudėtinėms denio formoms. Atraminės plokštės ir pado plokštės, kur plokštumo ir storio kontrolė yra svarbiausia. Laikini darbai: nosies plieno paleidimas, dirbtinis darbas ir sijų kėlimas. Pagalbinės konstrukcijos: portalai, ženklų atramos ir rinkliavos konstrukcijos. Karšto valcavimo plokštė tiltų inžinerijai paprastai užsakoma supjaustyti pagal dydį, todėl gamintojas gauna dalis, o ne visą plokštę.

Gamyba ir pristatymas

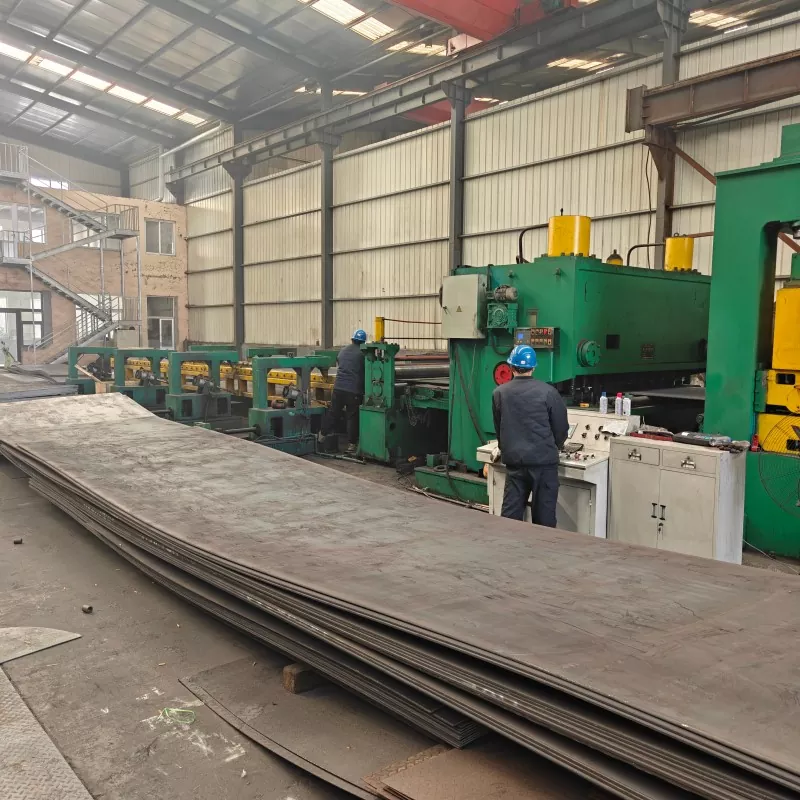

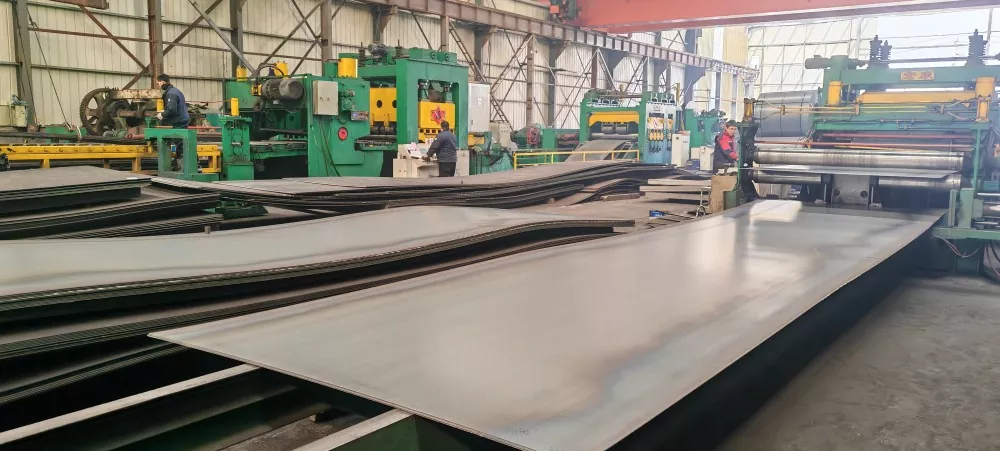

Karšto valcavimo plokštė, skirta tiltų inžinerijai, paprastai tiekiama supjaustyta pagal dydį, kai reikia, su briaunų paruošimu iki brėžinio, kad gamintojas pradėtų nuo dalių, o ne nuo visos plokštės. Dengimo sistemai galima naudoti šratinio srove ir gamyklinį gruntavimą, o forminės dalys pateikiamos pagal DXF arba PDF brėžinį.

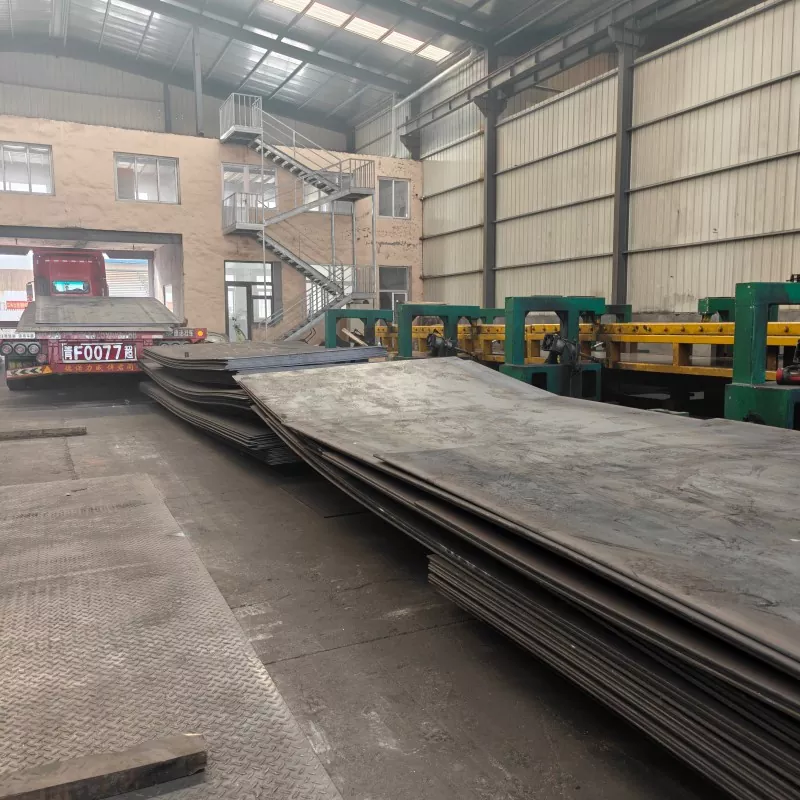

Įpakavimas tinka transportavimo maršrutui: plieniniai dirželiai su pažymėtais kėlimo taškais arba dėžės, skirtos tolimiems jūrų kroviniams. Kartu su siunta rengiami gabenimo dokumentai, įskaitant malūno bandymo sertifikatus, gamyklos patikrinimo ataskaitą ir muitinės deklaracijų bylas, kurių reikalaujama priimančiam projektui priimant.

Projektas pristatytas Europos rangovui

Vykdydama Europos infrastruktūros projektą, bendrovė išsiuntė kelių konteinerių S355J2 plokštės partiją rangovui, dirbančiam tiesiant greitkelius ir tiltus. Užsakymas buvo iškirptas pagal inžinerinius brėžinius, atsparumas žemoms temperatūroms patvirtintas pagal EN 10025-2, tikslūs pjūvio dydžiai ir prieš pakrovimą buvo atliktas nerūdijantis paviršiaus apdorojimas. Ta pati karšto valcavimo plokštė, skirta tiltų inžinerijai, prieš pakrovimą buvo nupjauta, nušlifuota ir gruntuota.

Prieš pristatymą tikrinimo komanda patikrino partiją, o siunta buvo išsiųsta kartu su oficialiais gamyklos bandymų sertifikatais, gamyklos patikrinimo ataskaitomis ir muitinės deklaracijų bylomis, kad būtų galima atlikti įforminimą ir priėmimą vietoje be antrojo dokumentų tvarkymo. S355JR, S355JO ir S355J2 atsargos laikomos ištisus metus, o namuose atliekami individualūs pjovimo, valymo ir gruntavimo darbai.

DUK

1 klausimas: kokio poveikio laipsnio reikia tilto projektui?

A: Projektavimo specifikacijoje ji nustatoma pagal žemiausią eksploatavimo temperatūrą vietoje. Q345qD ir S355J2 dangtis -20 C, o Q370qE arba E klasės ekvivalentas -40 C.

2 klausimas: kada tiltui reikia Z krypties plieno?

A: storose suvaržytose jungtyse, tokiose kaip diafragma ir guolių jungtys. Z25 arba Z35 užsakomas su patikrintu per storio testo rezultatus sertifikate.

3 klausimas: ar plokštes galima tiekti nupjautas ir paruoštas briaunas?

A: Taip. Iškirpti pagal dydį ir suformuoti ruošiniai su briaunų paruošimu yra standartinis darbas, cituojamas pagal jūsų brėžinį.

4 klausimas: koks yra įprastas pristatymo laikas?

A: Prekės sandėlyje pristatomos per 7-15 dienų. Pjaustyta, smėliuota arba specialiai karštai valcuota plokštė tiltų inžinerijai užtrunka 15-35 dienas, priklausomai nuo rūšies, storio ir kiekio.

5 klausimas: kokie dokumentai pateikiami?

A: Malūno bandymo sertifikatai kiekvienai partijai su EN 10204 3.1 arba 3.2 pagal pageidavimą, gamyklos patikrinimo ataskaitos, trečiosios šalies patikrinimas, jei reikia, ir eksporto pakuotės bei muitinės bylos.
