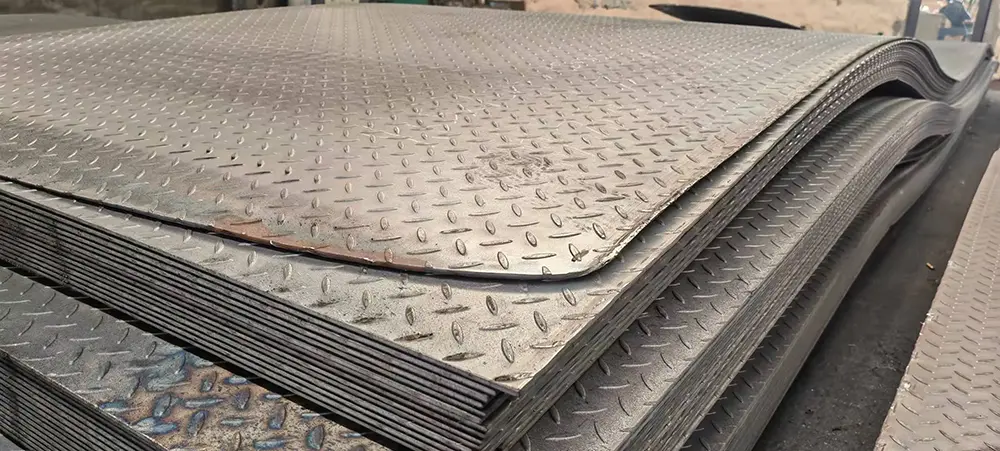

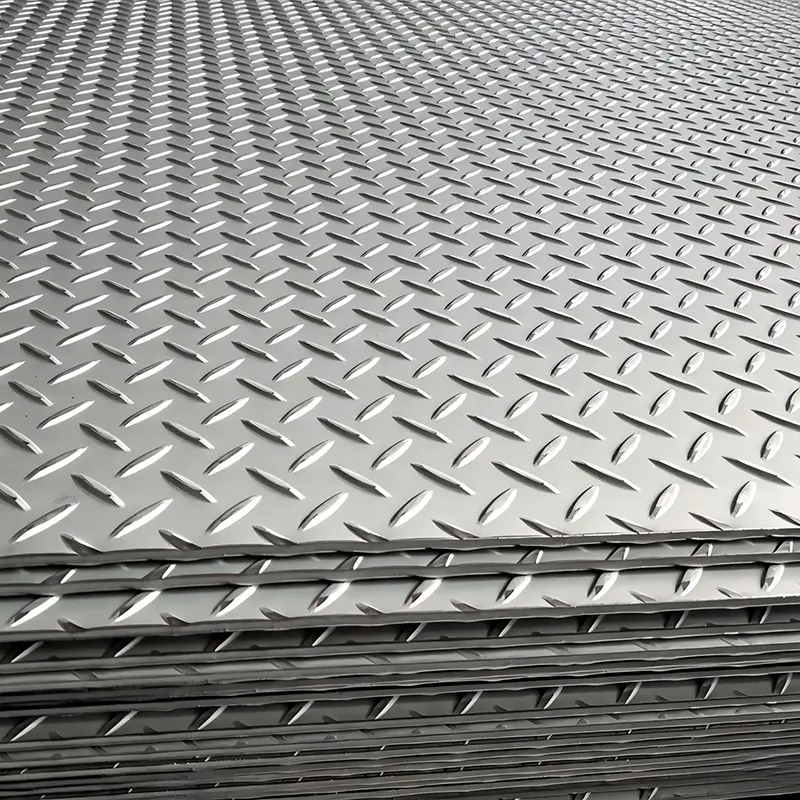

Karštai valcuota deimantinė plokštė

Karštai valcuota deimantinė plokštė yra aukščiausios kokybės konstrukcinė plieno medžiaga su iškiliu deimantiniu raštu paviršiumi, pagaminta naudojant profesionalų karšto valcavimo integruotą liejimo procesą be antrinio suvirinimo ar sujungimo. Palyginti su įprastomis plokščiomis plieninėmis plokštėmis, jo trimatis raštuotas paviršius labai padidina paviršiaus trintį, užtikrindamas ilgalaikį ir stabilų neslystantį veikimą sausoje, drėgnoje ir lietingoje aplinkoje, o tai veiksmingai apsaugo personalą ir įrangą nuo paslydimo.

Pagrindiniai šio gaminio vertinimo standartai orientuoti į rašto formavimo greitį, nuoseklų rašto aukštį ir vienodą aukščio nuokrypį. Jis pasižymi patrauklia išvaizda, padidintu konstrukciniu tvirtumu ir sutaupo medžiagų sąnaudas, plačiai naudojamas statybose, transporte, laivų statyboje, mašinų įrangoje ir komunalinėje inžinerijoje.

Produkto vaizdo įrašas

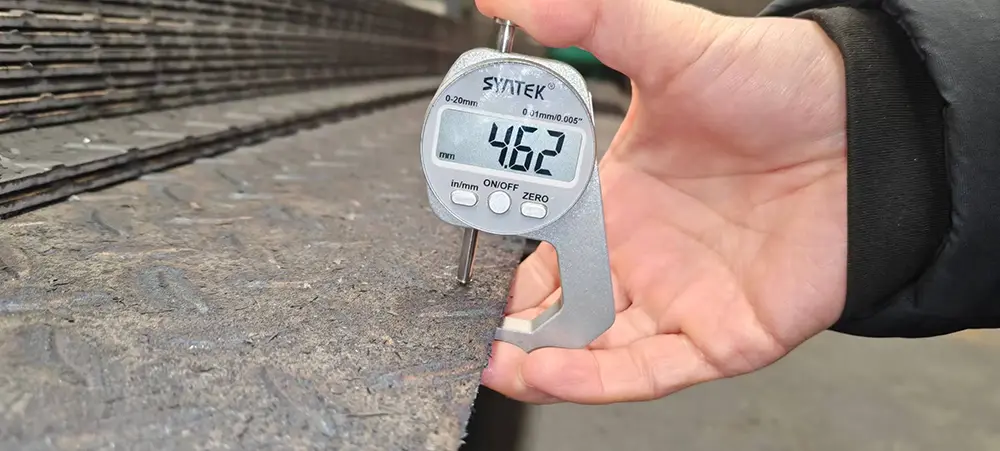

Specifikacija (parametras)

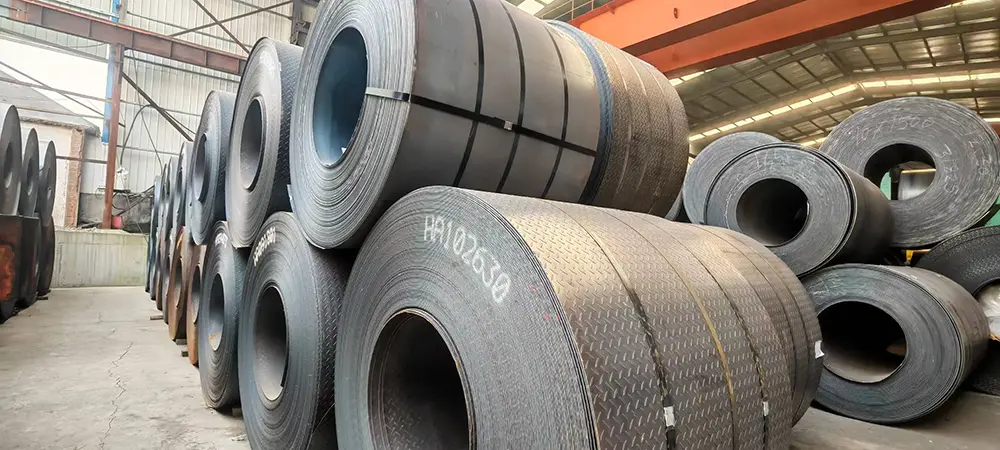

Karšto valcavimo deimantinės plokštės montavimo pastabos

1. Įkrovimo patvirtinimas

Apskaičiuokite tikrąją deimantinės plokštės apkrovą pagal sunkiosios įrangos svorį ir kontaktinį plotą. Pasilikite 40 % saugos ribą, kad išvengtumėte perkrovos, plokštės deformacijos ir lūžimo.

2. Specifikacijų pasirinkimas

Plokštės storį rinkitės pagal pritaikymo scenarijus: 3–5 mm lengvoms vietoms, mažiausiai 5 mm didelėms apkrovoms. Rašto aukštis turi būti 3-5 mm, kad būtų užtikrintas neslydimas ir apkrova. Persidengimo ilgis kiekviename atramos gale turi būti ne mažesnis kaip 25 mm, kad būtų išvengta atsipalaidavimo ir nukritimo.

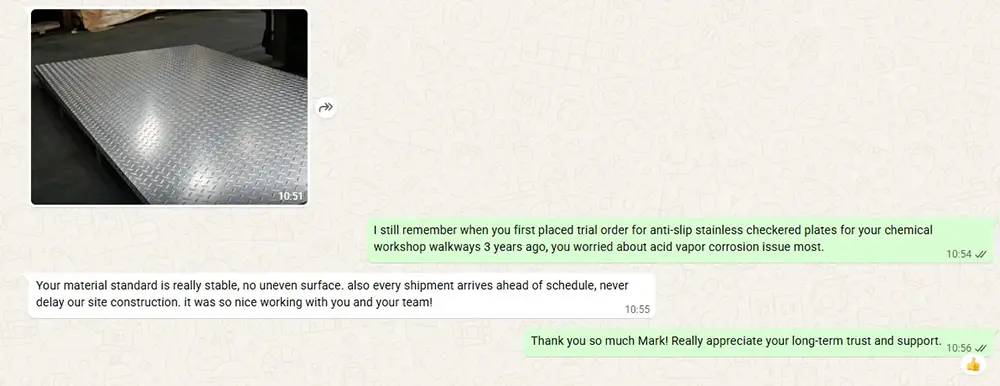

„Sanhe Steel“ projekto byla

Kad sumažintų išlaidas, chemijos gamykla savo priežiūros platformai pritaikė neapdorotas lęšių rašto plokšteles. Plokštės buvo sumontuotos aukštyn kojomis. Po šešių mėnesių eksploatacijos atsirado rimtų rūdžių ir slydimo problemų, dėl kurių darbuotojai paslydo. „Sanhe Steel“ plokštes pakeitė 304 nerūdijančio plieno deimantinėmis plokštėmis su standartizuotu montavimu ir profesionaliu antikoroziniu apdorojimu. Platforma saugiai veikė 3 metus, o faktinis neslidumo koeficientas yra 0,72 ir visiškai atitinka chemijos gamyklos saugos standartus. Šis atvejis įrodo, kad medžiagos pasirinkimas, modelio tipas ir standartinis montavimas yra labai svarbūs deimantinių plokščių aptarnavimo našumui.

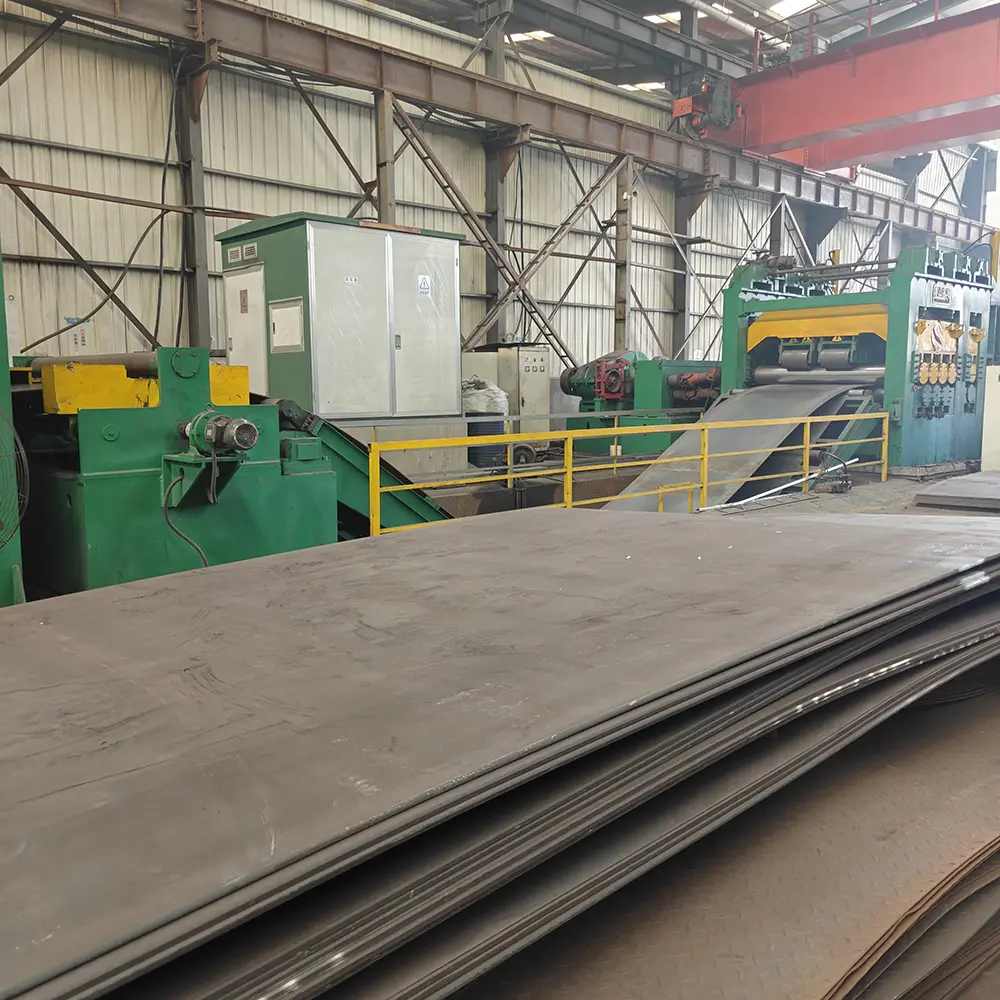

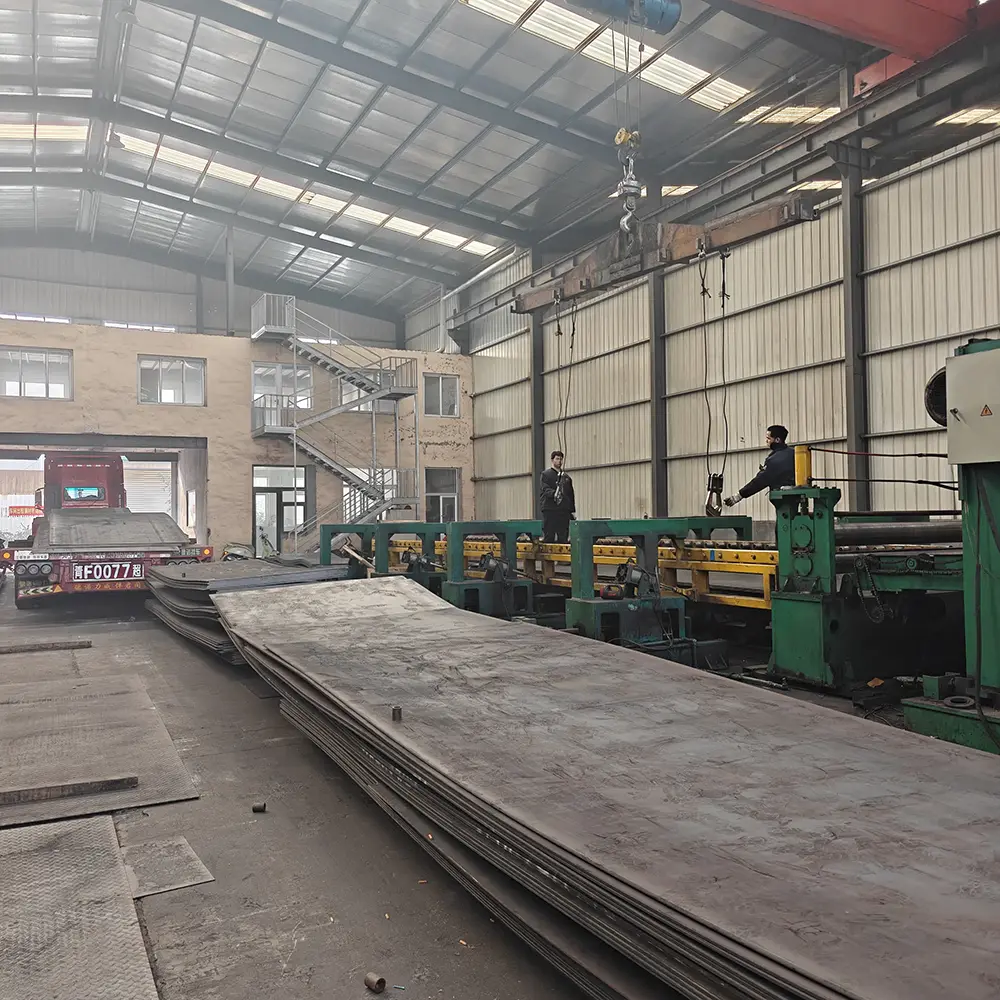

Deimantinės plokštės tikrinimo vadovas

1. Patikra prieš montavimą

Patikrinkite, ar karšto valcavimo deimantinės plokštės medžiaga, specifikacijos ir modelio tipas atitinka projektavimo reikalavimus. Patikrinkite, ar cinkuota danga ir paviršius nepažeisti, ar nėra dangos, ar nėra rūdžių ir deformacijų. Patikrinkite gamyklos sertifikatus, medžiagų bandymų ataskaitas ir atitinkamus dokumentus. Atsitiktinai pasirinkite 5 plokštes vienai partijai, kad atliktumėte apkrovos ir neslidumo bandymus. Leidžiama montuoti tik kvalifikuotus gaminius.

2. Tvirtinimo būdas

Kiekviena karštai valcuota deimantinė plokštė turi būti pritvirtinta ne mažiau kaip 4 tvirtinimo taškais, naudojant dvigubą suvirinimo ir specialių tvirtinimo spaustukų fiksavimą. Suvirinimo siūlės ilgis ≥10mm ir suvirinimo kojelės aukštis ≥3mm; suvirinimo vietose atlikti antikorozinį apdorojimą. Atstumas tarp tvirtinimo spaustukų neturi viršyti 40 cm. Pridėkite 2 papildomus kraštinių plokščių tvirtinimo taškus, kad išvengtumėte pasislinkimo dėl pėsčiųjų žingsnių ir įrangos smūgio.

3. Spragų gydymas

Tarp gretimų plokščių palikite 3–5 mm tarpą, kad išvengtumėte terminio plėtimosi deformacijų, įtrūkimų ir vandens kaupimosi, dėl kurio atsiranda rūdžių. Norint išvengti ekstruzijos pažeidimų, jungtyse su pagrindine konstrukcija reikalingas 25 mm išsiplėtimo tarpas.

4. Neslystanti montavimo kryptis

Visas karštai valcuotas deimantines plokštes sumontuokite taip, kad raštuota pusė būtų nukreipta į viršų, kad būtų užtikrintas efektyvus neslydimas. Atvirkštinis montavimas sukels neslydimo funkcijos gedimą ir pavojų saugai.

5. Galutinis priėmimo testas

Sumontavę atlikite tris bandymus: laikančiojo, neslystančio ir antikorozinio. Faktinė laikomoji galia turi siekti 1,5 karto didesnę už projektinę apkrovą be liekamosios deformacijos po 1 valandos statinės apkrovos. Neslydimo koeficientas turi būti ≥0,6. Plokštės turi būti be atsipalaidavimo, neįprasto triukšmo, dangos pažeidimų ir rūdžių. Prieš naudodami užpildykite patikrinimo įrašus ir užpildykite oficialų patvirtinimą.

Neslystančio plieno plokščių medžiagų palyginimas

DUK

1 klausimas: kodėl karšto valcavimo deimantų plokštės teikiamos pirmenybę, o ne šalto valcavimo variantus?

A1: Karštas valcavimas suteikia plienui didesnį lankstumą ir kietumą, todėl jis yra labai atsparus įtrūkimams, esant didelėms konstrukcinėms apkrovoms ir didelio poveikio pramoninėje aplinkoje. Jis taip pat yra ekonomiškesnis konstrukcijų platformoms ir sunkioms grindims.

2 klausimas: kokius paviršiaus apdorojimo būdus siūlote apsaugoti nuo korozijos?

A2: pirmiausia siūlome karštąjį cinkavimą, kuris užtikrina puikią ilgalaikę apsaugą nuo rūdžių lauko ir drėgnoje aplinkoje. Ekstremalioms korozinėms aplinkoms, pvz., chemijos ar jūrų augalams.

3 klausimas: ar galite pritaikyti dydžius, išpjovas ir juosteles konkrečiam projekto išdėstymui?

A3: Tikrai. Mes teikiame visapusišką pritaikymą pagal jūsų inžinerinius brėžinius, įskaitant tikslius matmenis, specializuotas vamzdžių įvadų išpjovas ir galų juostas. Tai sumažina pjovimo vietoje, todėl sutaupysite daug montavimo laiko ir darbo sąnaudų.

4 klausimas: kodėl tarp plokščių reikia įrengti tarpą?

A4: Rekomenduojame tarp gretimų plokščių palikti 3–5 mm tarpą, kad būtų užtikrintas natūralus šilumos plėtimasis/susitraukimas ir efektyvus vandens nutekėjimas. Be to, ten, kur deimantinės plokštės susilieja su pagrindine pastato konstrukcija, reikia išlaikyti 25 mm plėtimosi tarpą.
